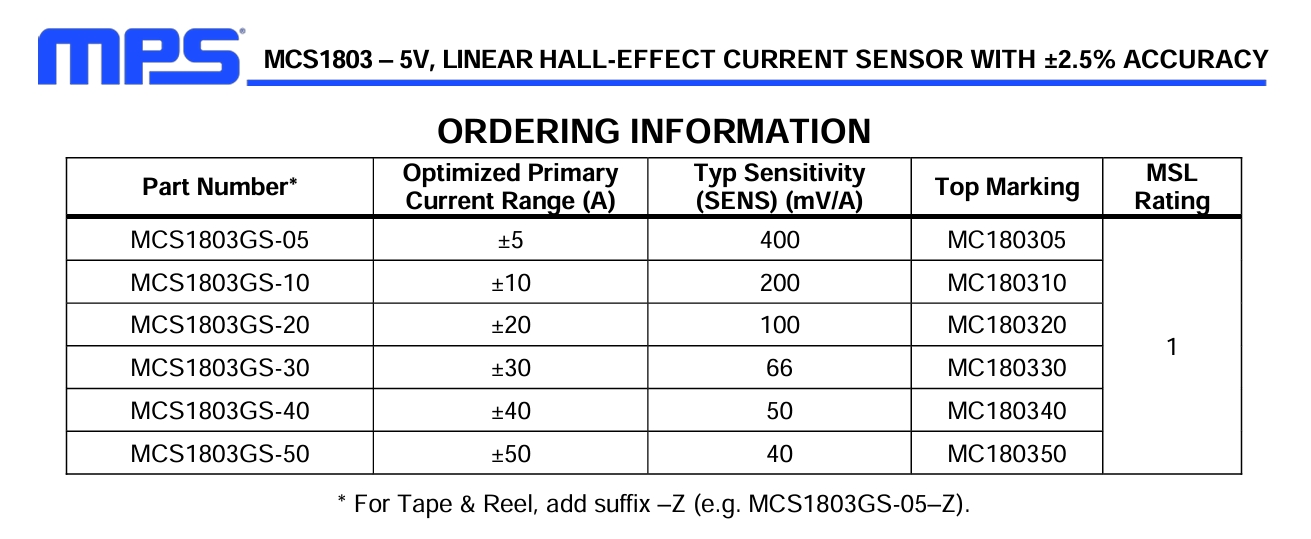

MCS1803GS-20-Z

作者：网站管理员发布时间：2024-05-06 浏览次数：

MCS1803/MCS1803GS-20-Z 特性:

• 5V单电源

• 通过差分检测不受外部磁场影响

• 2.2kVRMS最小隔离电压

• 工作温度：-40°C至+125°C

• 0.9mΩ 内部导体电阻

• ±5A 至 ±50A 范围

• 可调带宽高达 100kHz

• 4μs 输出上升时间

• 电源电压成比例输出

• 输出与交流或直流电流成比例

• 工厂调整精度

• 无磁滞

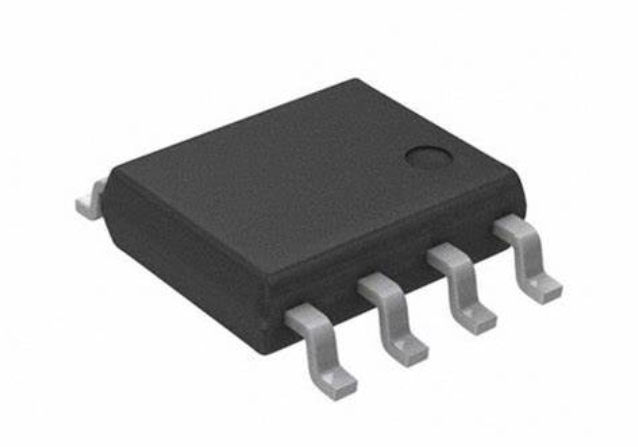

• 采用 SOIC-8 封装应用

• 电机控制 • 汽车系统 • 负载检测和管理 • 开关电源 • 过流故障保护

单片电源系统（MPS） MCS180x 线性霍尔效应电流传感器

单片电源系统（MPS） MCS180x 线性霍尔效应电流传感器具有小尺寸，可节省电路板空间，非常适合空间受限的应用。该系列采用 SOIC-8 封装，提供卷带选项。MCS180x 模块用于交流和直流电流检测。霍尔阵列是差分的，可抵消杂散磁场。这些传感器提供两种电源选项（3.3V 或 5V）和宽电流范围，可在不同应用中实现最佳精度。其他特性包括高达100kHz的可调带宽、4μs输出上升时间以及-40°C至+125°C工作温度范围。MPS MCS180x 线性霍尔效应电流传感器的典型应用包括电机控制、汽车系统、负载检测和管理、开关电源和过流故障保护。

特征

SOIC-8 封装
对于卷带版本，请使用后缀“–Z”
通过差分传感不受外部磁场的影响
电源电压的比率输出
输出与交流或直流电流成比例

工厂修整，确保准确性
无磁滞后
集成屏蔽抑制电容
从电流导体到芯片的耦合（高达 10V/ns）
无铅和无卤素，符合RoHS标准

应用

电机控制
汽车系统
负载检测和管理

开关电源
过流故障保护

规格

可调带宽高达 100kHz
单电源电压
- MCS1800和MCS1802：3.3V
- MCS1801和MCS1803：5V
内部导体电阻
- MCS1800和MCS1801：1.2mΩ
- MCS1802和MCS1803：0.9mΩ

电流范围
- MCS1800和MCS1801：±12.5A 和 ±25A
- MCS1802和MCS1803：5A 至 50A
200V有效值或 2.2kV有效值（MCS1802）基本隔离工作电压
4μs输出上升时间
工作温度范围：-40°C至+125°C

附件下载

MCS1803GS-20-Z规格书…

下载次数：次数

下载
