TMC2130-LA-T

TMC2130-LA-T

作者:徐凤年    发布时间:2024-04-18    浏览次数:

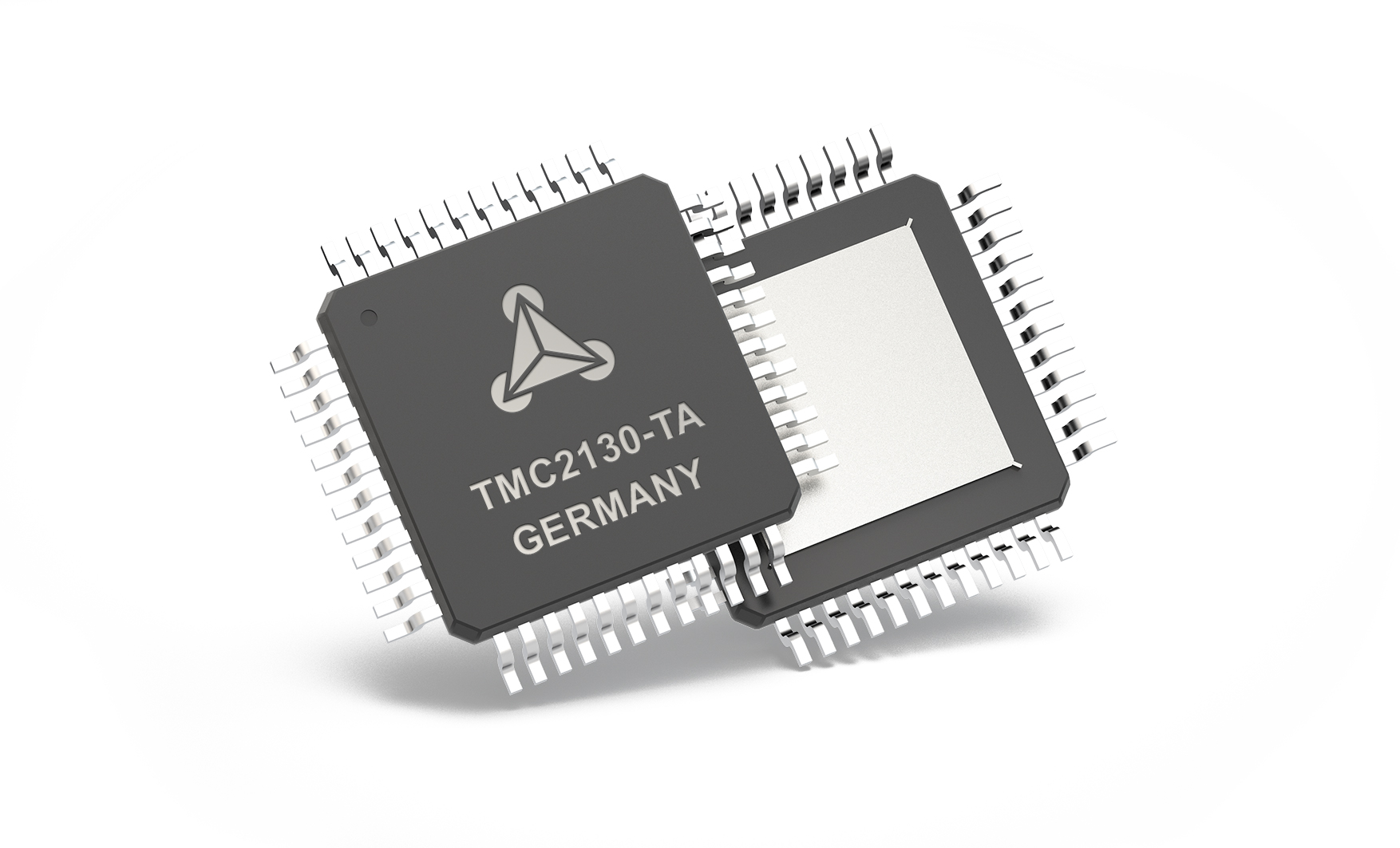

               TMC2130-LA-T特点和优势 两相步进电机,线圈电流高达 2.0A(峰值 2.5A),电压范围 4.75...46V DC 步进/指示接口,带微步进插补 MicroPlyer™ SPI 接口 最高分辨率 每整步 256 微步 StealthChop™ 可实现极其安静的操作和平稳的运动 SpreadCycle™ 高动态电机控制斩波器 DcStep™ 负载相关速度控制 StallGuard2™ 高精度无传感器电机负载检测 CoolStep™ 电流控制,节能高达 75% 集成电流检测选项 被动制动和续流模式 全面保护和诊断 小尺寸:5x6mm2 QFN36封装或TQFP48封装

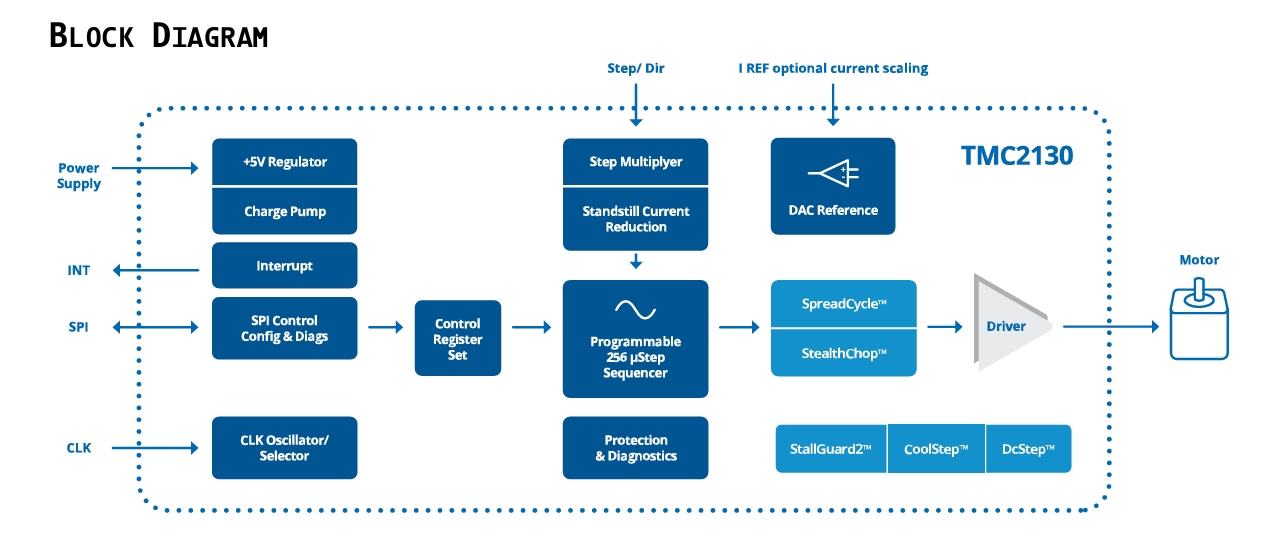

              TMC2130-LA-T描述 该TMC2130是一款用于两相步进电机的高性能驱动器 IC。标准SPI和STEP/DIR简化了通信。TRINAMIC精密的StealthChop斩波器确保无噪音运行,并结合最高效率和最佳电机扭矩。CoolStep 可降低高达 75% 的能耗。DcStep 尽可能快地驱动高负载,而不会造成阶跃损耗。集成功率MOSFET可处理高达1.2A RMS (QFN 封装)/ 1.4A RMS (TQFP)或每个线圈2.5A的短时间峰值电流的电机电流。保护和诊断功能支持稳健可靠的运行。业界最先进的步进电机驱动器可实现小型化设计,外部元件数量少,可实现经济高效且极具竞争力的解决方案。


              TMC2130-LA-T应用:纺织、缝纫机、工厂和实验室自动化、3D打印机、液体处理、医疗办公室自动化、闭路电视、安全ATM、现金回收机、POS泵和阀门


附件下载

下载次数:次数
