TCR3LM25A

TCR3LM25A

作者：网站管理员发布时间：2024-05-07 浏览次数：

Toshiba TCR3LM 300mA 低压差稳压器

TCR3LM系列是CMOS通用型单输出稳压器，具有开/关控制输入，具有低静态电流。这些稳压器的固定输出电压范围为 0.8 V 至 5.0 V，能够驱动高达 300 mA 的电流。它们具有过流保护、热关断和自动放电功能。TCR3LM 系列采用超小型塑料模具封装 DFN4D（1.0 mm x 1.0 mm;t 0.37 mm（典型值）），具有低静态电流（IB = 1.2 μA（典型值，IOUT = 0 mA）。TCR3LM25A由于 TCR3LM 系列可使用 0.47 μF 的小型陶瓷输入和输出电容器，因此这些器件非常适合需要高密度电路板组装的便携式应用，例如蜂窝电话。

特征

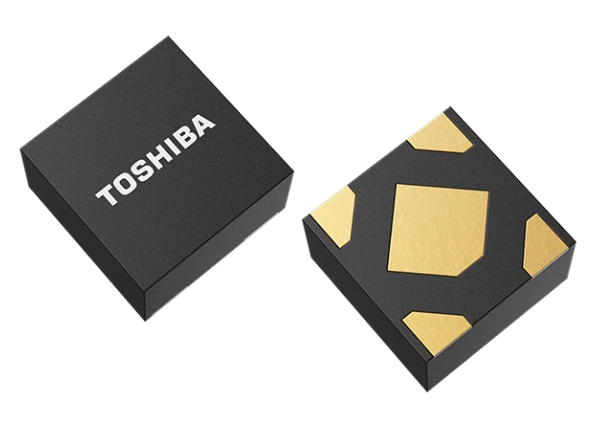

超小型封装 DFN4D （1.0 mm x 1.0 mm; t 0.37 mm（典型值））
低静态电流（IB（ON） = 1.2 μA（典型值，IOUT = 0 mA）
高纹波抑制比：70dB （典型值）（0.8V）输出
高纹波抑制比（100 Hz时为74 dB（典型值），0.8 V输出） DFN4D
可以使用陶瓷电容器（CIN = 0.47 μF， COUT = 0.47 μF）
快速负载瞬态响应（2.8 V输出时为-70/+35 mV，IOUT = 1 mA⇔100 mA）

低压差（VDO = 213 mV（典型值）
2.8 V输出，IOUT = 200 mA）

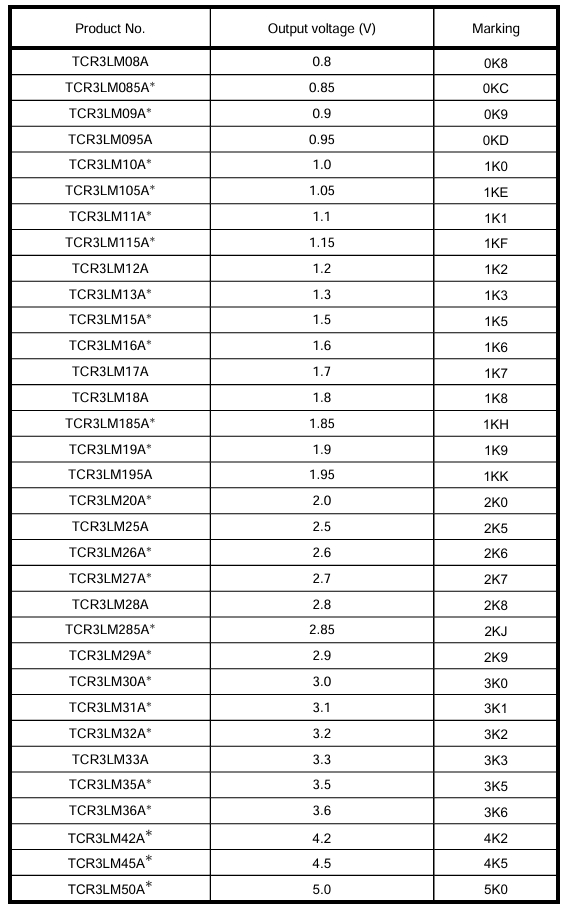

宽范围输出电压（VOUT = 0.8 至 5.0 V）
过流保护
热关断
自动放电
CONTROL 和 GND 之间的下拉连接

应用

为便携式应用开发的功率IC

引脚分配

Toshiba TCR3UM 300mA Low Dropout Regulators

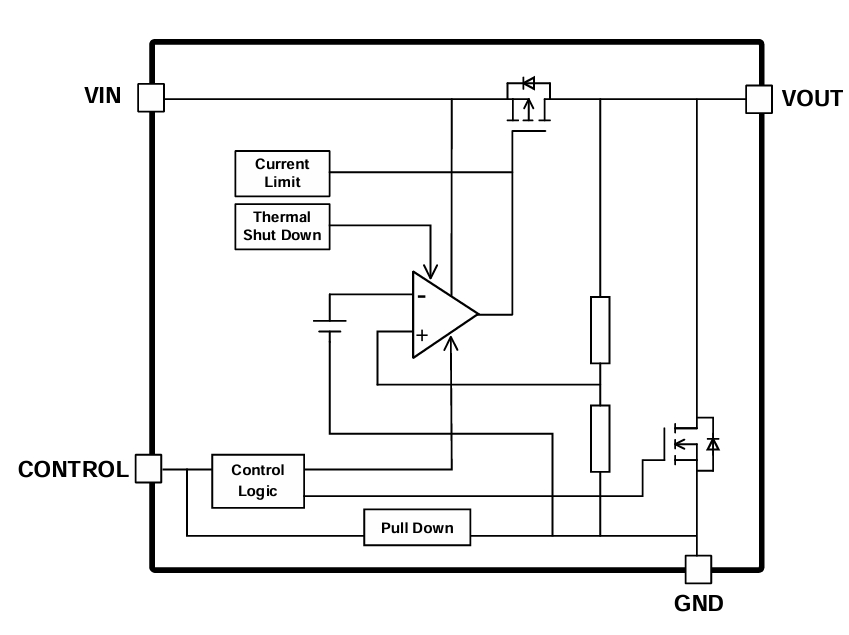

方框图

Block Diagram - Toshiba TCR3UM 300mA Low Dropout Regulators

附件下载

TCR3LM25A规格书.pdf

下载次数：次数
