SSM3J133TU

SSM3J133TU

作者:网站管理员    发布时间:2024-08-28    浏览次数:

SSM3J133TU

1.SSM3J133TU电源管理开关应用

 • 1.5V 驱动

 • 低导通电阻:

 RDS(ON) = 88.4 mΩ(最大值) (@VGS = -1.5 V)

RDS(ON) = 56.0 mΩ(最大值) (@VGS = -1.8 V)

 RDS(ON) = 39.7 mΩ(最大值) (@VGS = -2.5 V)

 RDS(ON) = 29.8 mΩ(最大值) (@VGS = -4.5 V)

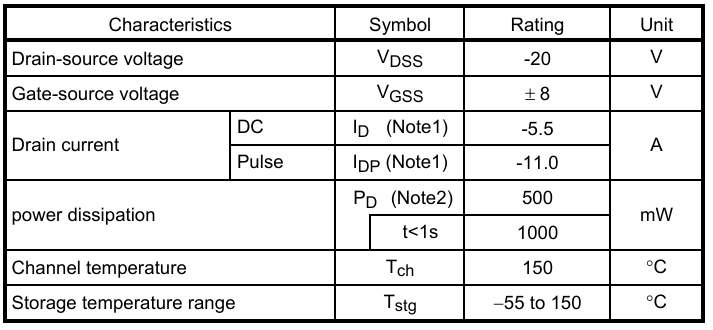

2.SSM3J133TU绝对最大额定值 (Ta = 25°C)

注:在重负载下连续使用(例如施加高温/电流/电压和温度的显着变化等)可能会导致本产品的可靠性显着下降,即使使用条件(即工作温度/电流/电压等)在绝对最大额定值范围内。请在查看东芝半导体可靠性手册(“处理注意事项”/“降额概念和方法”)和各个可靠性数据(即可靠性测试报告和估计故障率等)后设计适当的可靠性。注1:使用过程中通道温度不应超过 150°C。注 2:安装在 FR4 板上(25.4 mm × 25.4 mm × 1.6 mm,铜焊盘:645 mm2)

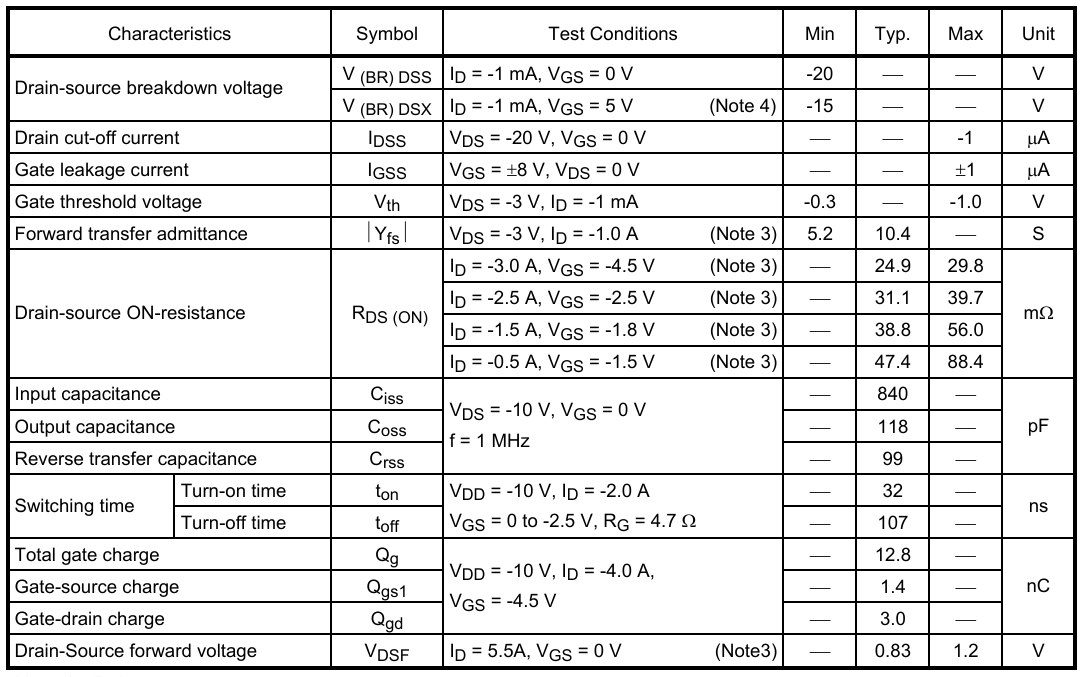

3.SSM3J133TU电气特性 (Ta = 25°C)

注 3:脉冲测试注 4:如果在栅极和源之间施加正向偏置,该器件将进入 V(BR)DSX 模式。请注意,在此模式下,漏源击穿电压会降低
