TC78B009FTG

TC78B009FTG

作者：网站管理员发布时间：2024-06-17 浏览次数：

Toshiba

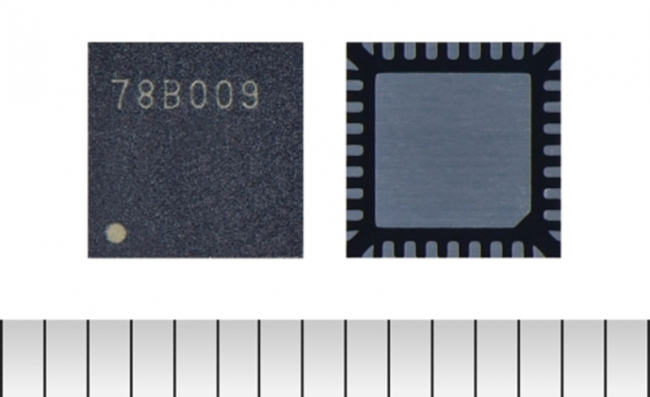

Toshiba TC78B009FTG电机控制IC

Toshiba TC78B009FTG电机控制IC采用无传感器脉冲宽度调制（PWM）前置驱动器，用于三相无刷电机。TC78B009FTG电机的速度可通过选择PWM占空比、模拟电压和I2C进行控制。该IC无需外部MCU即可进行闭环速度控制，因为速度由内置非易失性存储器 (NVM) 控制。TC78B009FTG无刷电机的工作电压范围为5.5V至27V，温度范围为-40°C至105°C。该TC78B009FTG IC与六个外部MOSFET逆变器搭配使用，驱动输出范围宽的无传感器电机。典型应用包括服务器的冷却风扇、便携式真空电机、泵和鼓风机。

特性

无传感器PWM驱动
能够驱动Δ
用于高侧和低侧N通道MOSFET驱动的前置驱动器
8级可选栅极驱动电流

内置闭环速度控制，具有可调速度曲线。
通过模拟电压、PWM占空比或I2C进行电机速度控制
锁定保护
小型QFN36封装

规范

工作电压范围：5.5V至27V
工作温度范围：-40°C至+105°C

直流输出电流为 240 mA
功耗（PD）：4.1W

应用

风扇
泵

便携式真空电机
鼓风机

框图

框图 - Toshiba TC78B009FTG电机控制IC

附件下载

TC78B009FTG.PDF

下载次数：次数
