TCR3UM185A

作者：网站管理员发布时间：2024-05-07 浏览次数：

Toshiba TCR3UM 300mA 低压差稳压器

东芝TCR3UM 300mA低压差稳压器是具有开/关控制输入的CMOS通用单输出稳压器。TCR3UM 具有超低静态偏置电流和低压差。LDO 支持 0.8V 至 5.0V 的固定输出电压，可驱动高达 300mA 的电流。此外，这些器件还提供过流保护、热关断功能和自动放电功能。

Toshiba TCR3UM 300mA 低压差稳压器的额定低压差电压为 196mV（3.3V 输出，I外= 300mA）。

TCR3UM185A采用超小型塑料模具 DFN4/DFN4E（1.0mm x 1.0mm;t 0.60mm 封装）。TCR3UM 系列可与小型陶瓷输入和输出电容器协调使用，非常适合需要高密度电路板组件的便携式应用，例如手机、物联网设备和可穿戴设备。

特征

超小型封装 DFN4/DFN4E （1.0mm x 1.0mm; t 0.60mm （最大值））
低静态偏置电流（IB= 0.34μA （典型值）（在 I）外= 0mA，输出电压高达 1.5V）
高纹波抑制比：70dB （典型值）（0.8V）输出
快速负载瞬态响应 -51/+36mV （0.8V-输出，I外= 1mA⇔50mA
低压差电压
- VDO = 196mV （典型值），3.3V输出，I外= 300毫安

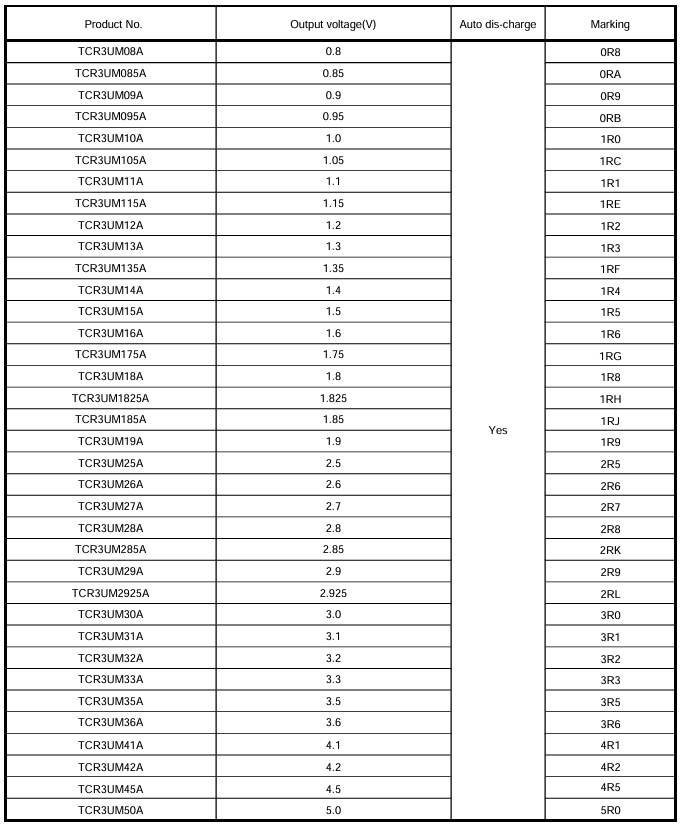

宽范围输出电压串（V外= 0.8V 至 5.0V）

高 V外精度 ±1.0% （1.8V ≤ V外)
过流保护
热关断功能
自动放电
浪涌电流保护电路
CONTROL和GND之间的下拉连接
可以使用陶瓷电容器（C在= 1μF，C外= 1μF）

应用

为电源IC开发
便携式应用

物联网设备
可穿戴设备

引脚分配

方框图

Block Diagram - Toshiba TCR3UM 300mA Low Dropout Regulators

附件下载

TCR3UM185A_规格书.pd…

下载次数：次数

下载
