Toshiba TCR3DM 300mA 低压差稳压器

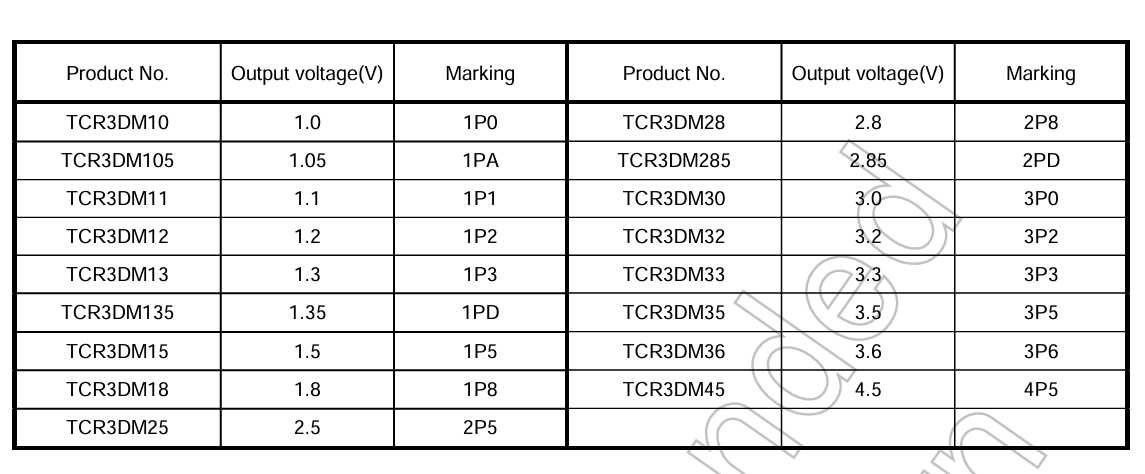

东芝TCR3DM 300mA低压差稳压器是具有开/关控制输入的CMOS通用单输出稳压器。TCR3DM 提供低压差、低输出噪声电压和低浪涌电流。LDO 提供 1.0V 至 4.5V 的固定输出电压，可驱动高达 300mA 的电流。此外，TCR3DM 还具有过流保护、过温保护、浪涌电流保护电路和自动放电功能。

东芝TCR3DM 300mA低压差稳压器具有210mV（2.5V输出，I外= 300mA），输出噪声电压低至38μV有效值（2.5V输出），负载瞬态响应仅为ΔV外= ±80mV （I外= 1mA⇔300mA，C外=1.0μF）。

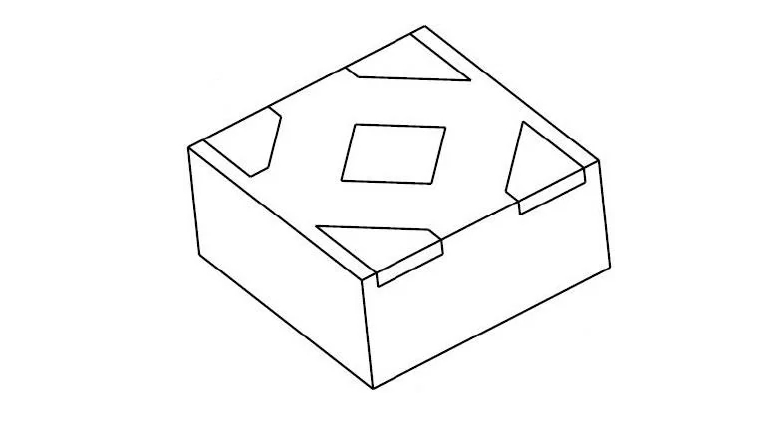

TCR3DM25采用超小型塑料模具 DFN4/DFN4E（1.0mm x 1.0mm;t 0.58mm）封装。TCR3DM 系列可与小型陶瓷输入和输出电容器协调使用，非常适合需要高密度电路板组装的便携式应用，例如手机。

特征

低压差电压
- V做= 210mV （典型值），2.5V 输出，I外= 300毫安
- V做= 270mV （典型值），1.8V输出，I外= 300毫安
- V做= 490mV （典型值）（1.2V 输出时，I外= 300毫安
低输出噪声电压
- V不= 38微伏有效值（典型值）在 2.5V 输出时，I外= 10mA，10Hz ≤ f ≤ 100kHz
快速负载瞬态响应（ΔV外= ±80mV（典型值），I外= 1mA ⇔ 300mA， C外=1.0μF）
