MP6600GR-Z

产品中心

首页 - MPS -

MP6600GR-Z

作者：网站管理员发布时间：2024-05-06 浏览次数：

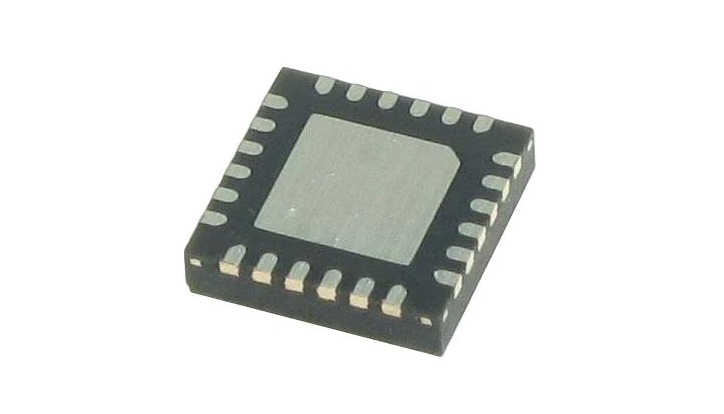

MP6600GR-Z是一款步进电机驱动器，内置转换器和电流调节功能。电流检测是内部的，不需要外部检测电阻。MP6600 具有高集成度和小封装尺寸，是双极步进电机驱动器中节省空间且经济高效的解决方案。MP6600 采用高达 35V 的电源电压工作，可提供高达 1.5A 的电机电流（取决于 PCB 设计和散热条件）。MP6600 可以在全半步、四分之一步进或八步模式下运行双极步进电机。MP6600GR-Z内部安全功能包括过流保护（OCP）、输入过压保护（OVP）、欠压锁定（UVLO）和热关断。MP6600 采用 QFN-24（4mmx4mm）封装。

MP6600GR-Z特性：

 4.5V至35V宽输入电压范围

 两个内部全桥驱动器

 内部电流检测和调节

 低导通电阻（HS：195mΩ，LS：170mΩ）

 无需控制电源  简单的逻辑接口

 3.3V 和 5V 兼容逻辑电源  从全步到八步的步进模式

 1.5A 输出电流  自动电流衰减  过流保护（OVP）

 输入过压保护（OVP）  热关断和欠压锁定（UVLO）保护

 故障指示输出  采用 QFN-24 （4mmx4mm）封装
