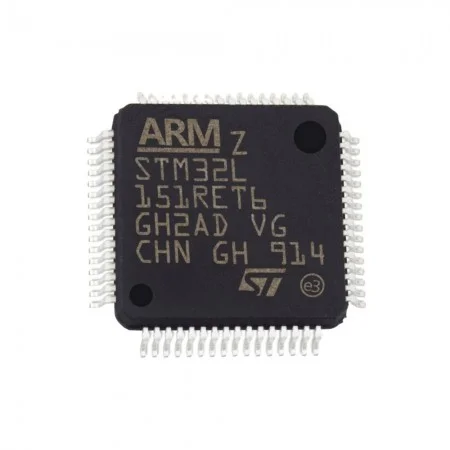

超低功耗STM32L151x6/8/B和STM32L152x6/8/B器件将通用串行总线（USB）的连接能力与运行频率为32 MHz（33.3 DMIPS）的高性能ARM Cortex -M3 32位RISC内核、存储器保护单元（MPU）、高速嵌入式存储器（闪存高达128 KB，RAM高达16 KB）以及连接到两条APB总线的各种增强型I/O和外设相结合。所有器件均提供1个12位ADC、2个DAC和2个超低功耗比较器、6个通用16位定时器和2个基本定时器，可用作时基。此外，STM32L151x6/8/B和STM32L152x6/8/B器件包含标准和高级通信接口：多达两个I²C和SPI、三个USART和一个USB。STM32L151x6/8/B 和 STM32L152x6/8/B 器件提供多达 20 个电容式传感通道，可轻松为任何应用添加触摸传感功能。它们还包括一个实时时钟和一组在待机模式下保持供电的备份寄存器。最后，集成的LCD控制器（STM32L151x6/8/B器件除外）具有内置LCD电压发生器，允许您驱动多达8个多路复用LCD，其对比度与电源电压无关。超低功耗 STM32L151x6/8/B 和 STM32L152x6/8/B 器件采用带 BOR 的 1.8 至 3.6 V 电源（断电时低至 1.65 V）和 1.65 至 3.6 V 电源（不带 BOR 选项）。该器件的温度范围为-40至+85 °C，在低功耗状态下可扩展至105°C。一整套省电模式允许设计低功耗应用。
超低功耗平台
1.65 V至3.6 V电源
温度范围：-40°C至85°C/105°C
0.3 μA 待机模式（3 个唤醒引脚）
0.9 μA 待机模式 + RTC
0.57 μA 停止模式（16 条唤醒线）
1.2 μA 停止模式 + RTC
9 μA 低功耗运行模式
214 μA/MHz 运行模式
10 nA 超低 I/O 泄漏
< 8 μs 唤醒时间
核心：ARM® Cortex® -M3 32位CPU
从 32 kHz 到 32 MHz（最大值）
1.25 DMIPS/MHz （Dhrystone 2.1）
内存保护单元
复位和供应管理
超安全、低功耗 BOR（欠压复位），具有 5 个可选阈值
超低功耗 POR/PDR
可编程电压检测器（PVD）
时钟源
1 至 24 MHz 晶体振荡器
32 kHz振荡器，用于RTC校准
高速内部 16 MHz 工厂调整 RC （+/- 1%）
内部低功耗 37 kHz RC
内部多速低功耗 65 kHz 至 4.2 MHz
用于 CPU 时钟和 USB 的 PLL （48 MHz）
预编程引导加载程序
支持 USART
开发支持
支持串行线调试
支持JTAG和跟踪
多达 83 个快速 I/O（73 个 I/O 5V 容限），全部可映射到 16 个外部中断向量上
记忆
高达 128 KB 闪存，带 ECC
高达 16 KB RAM
高达 4 KB 的真 EEPROM，带 ECC
80 字节备份寄存器
LCD驱动器（STM32L151x/6/8/B器件除外），最多8x40段
支持对比度调整
支持闪烁模式
板载升压转换器
丰富的模拟外设（低至 1.8 V）
12 位 ADC：1 Msps，多达 24 个通道
12 位 DAC 2 通道，带输出缓冲器
2 个超低功耗比较器（窗口模式和唤醒功能）
DMA 控制器 7x 通道
8x 外设通信接口
1 个 USB 2.0（内部 48 MHz PLL）
3x USART（ISO 7816，IrDA）
2 个 SPI 16 Mbits/s
2 个 I2C （SMBus/PMBus）
10 个定时器：6 个 16 位，多达 4 个 IC/OC/PWM 通道，2 个 16 位基本定时器，2 个看门狗定时器（独立和窗口）
多达 20 个电容式传感通道，支持触摸键、线性和旋转触摸传感器
CRC 计算单元，96 位唯一 ID
