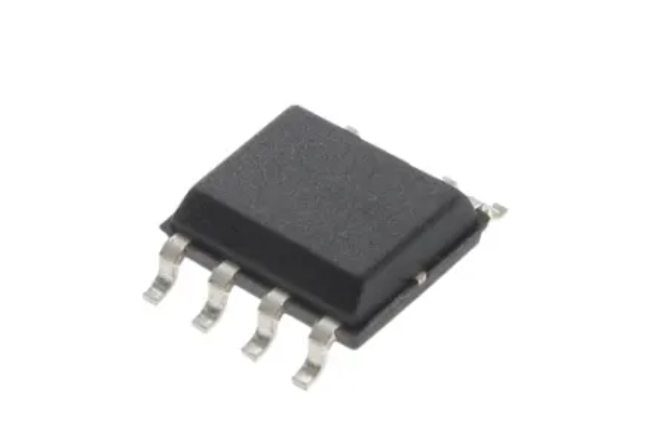

MC33072ADR2G

MC33072ADR2G

作者:网站管理员    发布时间:2024-04-25    浏览次数:

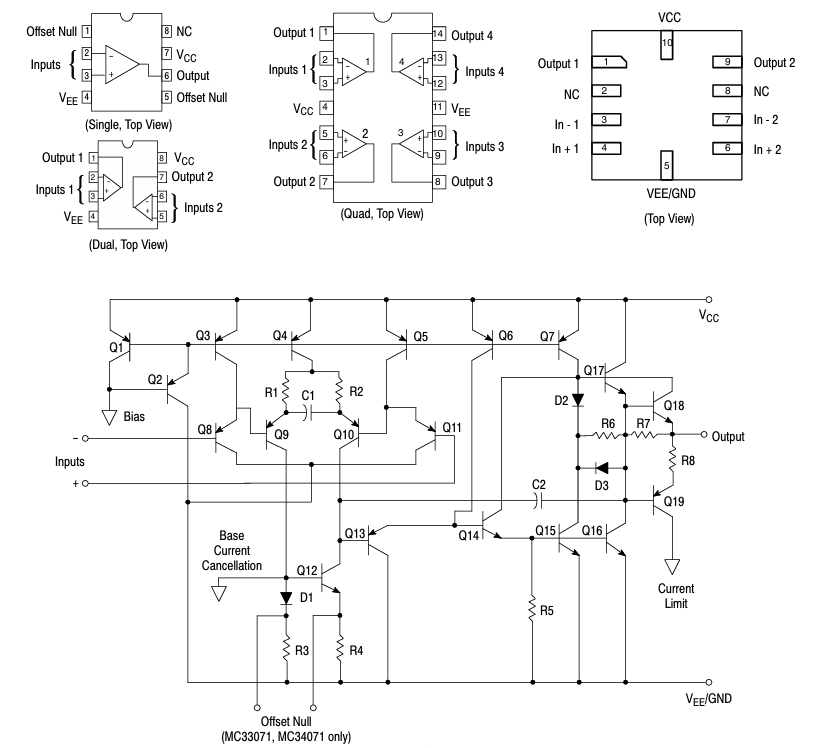

              MC33071/72/74、MC34071/72/74、NCV33072/74A 系列单片运算放大器采用具有创新设计理念的优质双极制造。这些运算放大器提供4.5 MHz的增益带宽积、13 V/μs压摆率和快速建立时间,无需使用JFET器件技术。虽然该系列可以采用分离电源供电,但由于共模输入电压范围包括接地电位 (VEE),因此特别适合单电源供电。该系列采用达林顿输入级,具有高输入电阻、低输入失调电压和高增益。全NPN输出级具有无死区交越失真和大输出电压摆幅的特点,提供高电容驱动能力、出色的相位和增益裕度、低开环高频输出阻抗和对称的拉/灌交流频率响应。MC33071/72/74、MC34071/72/74、NCV33072/74 系列器件提供标准或优质性能(A 后缀)等级,额定温度范围为商业、工业/车辆或军用温度范围。全系列单通道、双通道和四通道运算放大器采用塑料 DIP、SOIC 和 TSSOP 表面贴装封装。



主要特点

  • 宽带宽:4.5 MHz
  • 高压摆率:13 V/μs
  • 快速建立时间:1.1 μs 至 0.1%
  • 宽单电源供电:3.0 V 至 44 V
  • 宽输入共模电压范围:包括地电位 (VEE型)
  • 低输入失调电压:3.0 mV(最大值)(A 后缀)
  • 大输出电压摆幅:-14.7 V至+14 V(采用+/-15 V电源)
  • 大电容驱动能力:0 pF 至 10,000 pF
  • 低总谐波失真:0.02%
  • 出色的相位裕度:60°
  • 出色的增益裕度:12 dB
  • 输出短路保护
  • ESD 二极管/箝位为双通道和四通道提供输入保护
  • 提供无铅器件
