TB67S539FTG

TB67S539FTG

作者：网站管理员发布时间：2024-04-20 浏览次数：

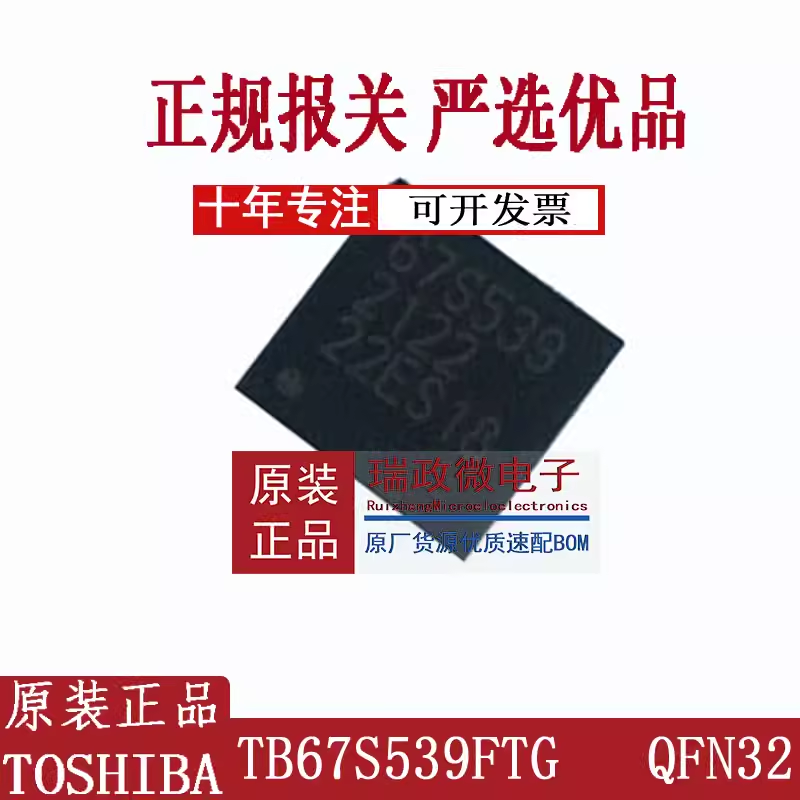

Toshiba TB67S539FTG双极步进电机驱动器IC

Toshiba TB67S539FTG双极步进电机驱动器IC是一款采用PWM斩波器的两相双极步进电机驱动器。TB67S539FTG采用BiCD工艺，具有40V/2.0A绝对最大额定电流。TB67S539FTG步进电机可通过内置稳压器由单个VM电源供电运行。该器件采用QFN32 5mm x 5mm封装，并减少了外部元件。

特性

BiCD工艺单片IC
能够控制双极步进电机
高级电流检测系统 (ACD) 可实现PWM恒流控制，无需外部电流检测电阻器
高级动态混合衰减 (ADMD) 可实现高效PWM恒流控制
时钟输入控制
减少了用于电荷泵的外部元件

以全步、半步、四分之一、1/8、1/16和1/32步分辨率运行
BiCD工艺：将DMOSFET用于输出功率晶体管
高耐压和大电流驱动：40V/2.0A（绝对最大额定值）
内置热关断 (TSD)、过流检测 (ISD) 和欠压锁定 (UVLO)
QFN32 (5mm x 5mm) 封装

框图

框图 - Toshiba TB67S539FTG双极步进电机驱动器IC

附件下载

TB67S539FTG规格书.pd…

下载次数：次数
