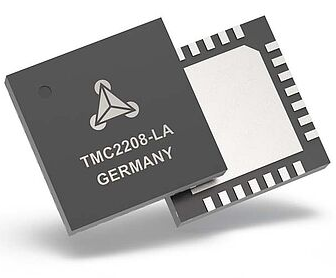

TMC2208-LA-T

TMC2208-LA-T

作者:徐凤年    发布时间:2024-04-18    浏览次数:


              TMC2208-LA-T特点和优势 高达 2A 线圈电流(峰值)的 2 相步进电机 STEP/DIR 接口,具有 2、4、8、16 或 32 微步引脚设置 平稳运行 MicroPlyer™ 插补 256 微步 StealthChop2™ 静音电机操作 SpreadCycle™ 高动态电机控制斩波器 低 RDSon LS 280mΩ 和 HS 290mΩ(典型值 25°C) 电压范围 4.75...36V DC 自动待机电流降低(可选) 内部检测电阻器选项(无需检测电阻器) 被动制动和续流 单线 UART 和 OTP 用于高级配置选项 用于独立运动的集成脉冲发生器 全面保护和诊断 选择 QFN 和可湿 QFN 封装,实现最佳配合

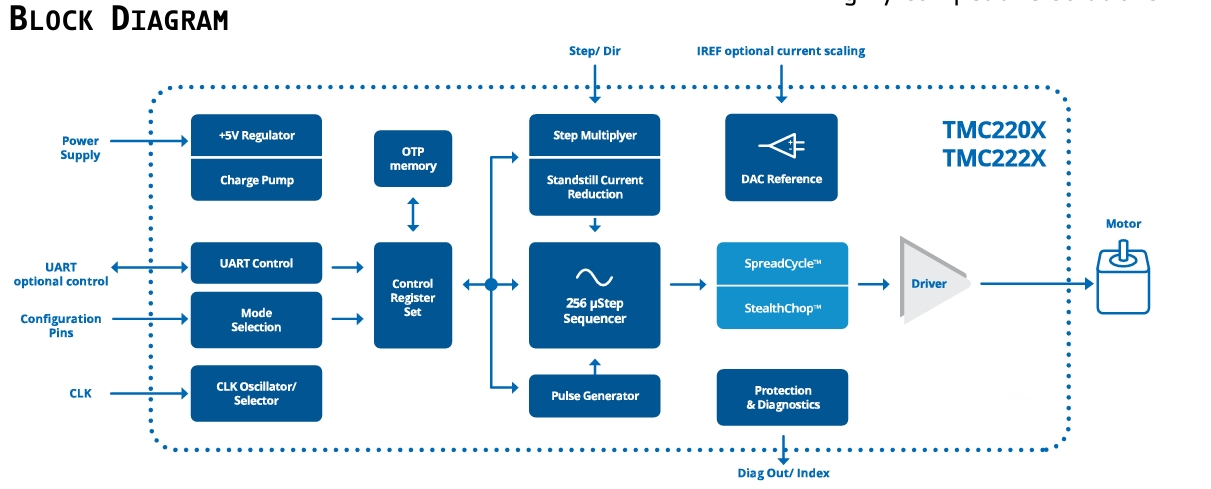

                描述 TMC2202、TMC2208-LA-T和 TMC2224 是用于两相步进电机的超静音电机驱动器 IC。它们的固定与许多旧驱动程序兼容。TRINAMIC精密的StealthChop2斩波器确保无噪音运行、最高效率和最佳电机扭矩。其快速电流调节和与 SpreadCycle 的可选组合可实现高动态运动。集成功率MOSFET可处理高达1.4A RMS的电机电流。 保护和诊断功能支持稳健可靠的运行。简单易用的 UART 界面提供了更多调谐和控制选项。特定于应用程序的调整可以存储到 OTP 存储器中。业界最先进的 STEP/DIR 步进电机驱动器系列将设计升级为无噪音和最精确的运行,从而实现经济高效且极具竞争力的解决方案。


应用 兼容设计升级 3D打印机 打印机、POS机 办公和家庭自动化 纺织、缝纫机 闭路电视、安全 ATM、现金回收机 暖通空调



附件下载

下载次数:次数

上一篇:TMC2225-SA-T

下一篇:TMC2209-LA-T
