TMC2225-SA-T

TMC2225-SA-T

作者:徐凤年    发布时间:2024-04-18    浏览次数:

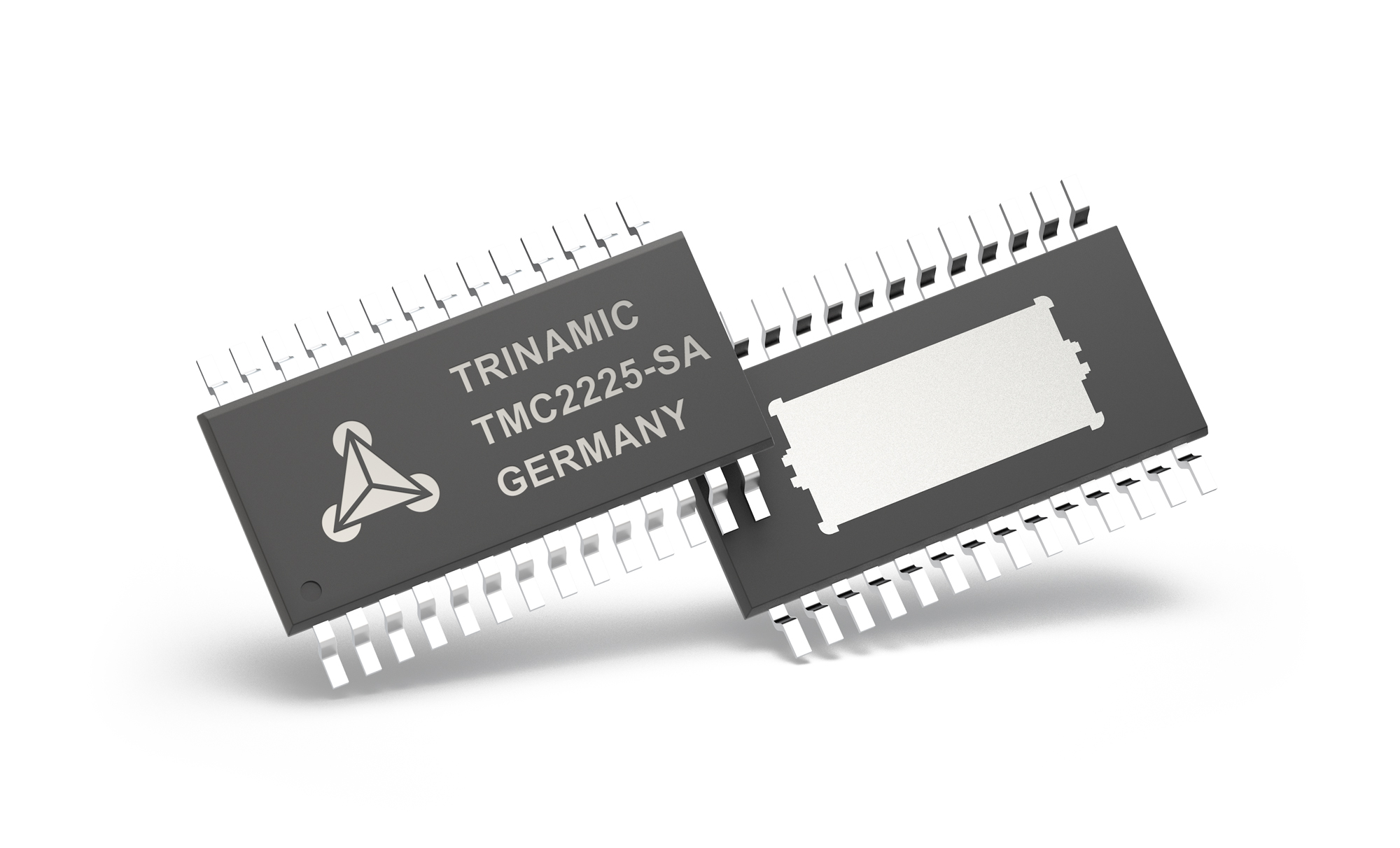

ADI Trinamic TMC2225步进驱动器

Analog Devices Inc. TMC2225步进驱动器为3D打印、相机、扫描仪和其他自动化设备应用提供集成式电机驱动器解决方案。该TMC2225采用 StealthChop 静音驱动技术,确保无噪音运行、最高效率和最佳电机扭矩。快速电流调节和与SpreadCycle的可选组合可实现高动态运动。集成功率MOSFET可处理高达1.4A的电机电流有效值.保护和诊断功能支持稳健可靠的操作。简单易用的 UART 界面提供了更多调谐和控制选项。特定于应用的调谐可以存储在OTP(一次性可编程)存储器中。

ADI TMC2225步进驱动器采用HTSSOP封装,带有裸露焊盘,可实现高热性能。

特征

  • 用于两相双极步进电机的步进/DIR驱动器,线圈电流高达2A(峰值)
  • STEP/DIR 接口,具有 4、8、16 或 32 微步引脚设置
  • 通过 MicroPlyer™ 插补平稳运行 256 微步
  • StealthChop2™ 静音电机操作
  • SpreadCycle™高动态电机控制斩波器
  • 斩波器方案的引脚选择
  • 低 RDS(开)在 25°C
    • 低压侧:280mΩ
    • 高压侧:290mΩ
  • 4.75V 至 36.0V直流电压范围
  • 自动待机电流降低选项
  • 内部检测电阻器选项(无需检测电阻器)
  • 被动制动和随心所欲
  • 单线 UART 和 OTP,用于高级配置选项
  • 用于独立运动的集成脉冲发生器
  • 全面保护和诊断
  • HTSSOP28包
  • 符合 RoHS 规范

应用

  • 3D打印机
  • 打印机
  • 销售点
  • 办公和家庭自动化
  • 缝纫机
  • 闭路电视
  • 安全
  • 自动取款机
  • 现金回收商
  • 暖 通 空调

方框图

框图 - ADI Trinamic TMC2225步进驱动器
